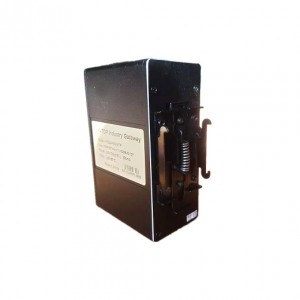

HT3S-PNS-CCS 是一款 CC-LINK從站功能的通訊網關。該產品主要功能是將 PROFINET接入到 CC-LINK 網絡中。本網關連接到 CC-LINK 總線中作為從站使用，連接到 PROFINET 總線中同樣也作為從站使用。即可以實現兩個不同協議的PLC做數據交換。

技術指標

PROFINET 技術參數

● 網關作為ProfiNet網絡的Device設備（即從站），帶2個RJ45以太網接口，支持100BASE-TX，MDI/MDIX自檢測，集成以太網交換機，可以組成鏈式網絡，支持環網冗余。

● 適應ProfiNet V2.3協議，采用實時（RT）通訊功能，符合： GB/T 25105-2014《工業通信網絡現場總線規范類型10: PROFINET IO規范》，IEC 61158-5-10：2007，IDT。

CC-LINK 技術參數

● 網關的CC-Link接口作為從站工作。

● 網關支持CC-Link Ver.1 。

● 網關支持輸入輸出各48字節 。

● 波特率支持：156K、625K、2.5M、5M、10M可選。

● 網關作為遠程設備站工作。

電氣參數
● 電源電壓：直流 24V/200mA（18V～30V 可用），使用中建議接好保護地 PE
● 環境溫度： 運輸和存儲：-40℃～+85℃ 工作溫度：-40℃～+75℃
● 工作相對濕度：-25～55℃， 濕度≤95%
● 外形尺寸：50mm（寬）×126mm（高）×94mm（厚）；
● 安裝方式：35mm導軌；
● 防護等級：IP20；
● 重量：約500g。
