setra西特470數字壓力變送器 setra西特4701800MA1B4TYNN，4701600MA1B4TYNN，4701010PA1B4TYNN，4701020PA1B4TYNN，4701100PA1B4TYNN，4701800MA1B4TYNN

 setra西特4701600MA1B4TYL，4701010PA1B4TYL，4701020PA1B4TYL，4701100PA1B4TYL

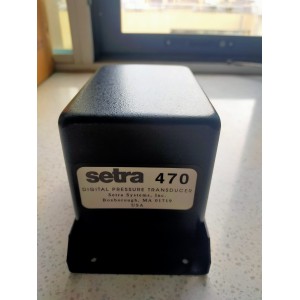

SETRA西特470數字壓力變送器型號是采用微處理器的多功能高精度數字壓力變送器。它將Setra **的SETRA CERAM®傳感器、**的數字電路和成熟的軟件系統結合在一起，以小型、低功耗封裝提供了精度達±0.02%（全量程）的系統，典型應用于 自動化氣象報告系統，用于激光束波長的大氣壓補償 ，壓力傳遞標準， 高度計校準，重新認證實驗室或生產過程監kong, 高度室，氣象數據浮標準

Setra ceram®傳感器是470能提供高精度和穩定性能的關鍵所在。它利用簡單、穩定材料原理的zhuan利設計，獲得可變電容輸出，數字電路的分辨率可達到1ppm。數字電路和軟件將原始數據處理成相應的（線性化和溫度補償）輸出，精度達到0.02%F.S.，并以相應的工程單位輸出。

可通過雙向RS-232I/O端口訪問壓力和高度數據，用戶可對該端口編程，以可調(300-9600)波特率連續、間歇或按需輸出數據。以ASCII字符的簡單字符串形式報告數據，響應ASCII字符組成的命令，例如，P（表示PRINT打印）指示設備報告壓力讀數。

數字壓力變送器470型號提供了可通過通信端口訪問的多種功能和運行模式CONVERSION（轉換）將報告的數據轉換為7種預先定義的壓力工程單位(hPa、PSI、

mbar、inHg、mmHg、inH2O、mmH2O)中的一種，用戶定義的轉換因子或兩種高度單位的一種(ft、m)。

F(p)將所測大氣壓轉換成海平面壓力，以此作為數字高度計調整指示。

SETPOINT（設定點）設置高、低報jing點，壓力數據超出用戶定義的范圍時將觸發該報jing點。

MIN/MAX（小值/大值）根據命令追蹤和報告采樣周期內所遇到的小和大壓力數據。

ZERO（回零）將顯示的讀數全部或部分去皮。

SETUP（設置）訪問多種設置功能，如波特率調節、內部診斷、零點和量程校準。

PRINT（打印）以當前使用的工程單位報告數據。

美國zhuan利編號4168518Model470的行業應用測量、測試

數字壓力變送器470產品特點

■±0.02%精度

■雙向EIA-232接口

■多種壓力和高度單位

■數字式高度計調整指示器(DASI)功能

■設置高/低報jing點

■回零/清零功能

■低損耗

■記錄小/大值

數字壓力變送器470的性能參數

精度±0.02%FS,21℃(70℉)

非線性±0.012%FS

遲滯0.010%FS

非重復性±0.010%FS

長期穩定性0.005%FS,24小時

0.02%FS,30天

0.05%FS,1年

分辨率0.3米/英尺(100psi范圍為1.2米/4英尺)

溫度影響

補償范圍0～45℃(32～110℉)

零點漂移0.004%FS/℃(0.002%FS/℉)

量程漂移0.002%FS/℃(0.001%FS/℉)

數字壓力變送器470的環境參數

工作溫度0～45℃(32～110℉)

存儲溫度-18～65℃(30～150℉)

物理參數

壓力連接塔形接頭,適用于1/8″內徑的皮管

電氣連接激勵電源DB-9S(9針D型插座陰);Pin:3GRD,9+5VDC

通訊接口DB-9P(9針D型插座陽);Pin:2TXD,3RXD,5GRD

重量(約)1100克/2.4磅

壓力介質清潔干燥的空氣或其它氣體(不凝結)

數據輸出

通訊接口雙向RS-232接口,波特率可調(300,600,1200,2400,4800,9600)

西特470選型注意事項：在選型中先要確認壓力范圍。是多少壓力類型，壓力連接方式，輸出多少，供電電壓 多少，精度要求，電氣連接這樣一個完整的型號就出來了：

舉例：4701-600M-A-1B-4T-Y-LN表示：MODEL470, 600至1100 hPa/mb絕壓，1/8塔型接頭，4T =RA232或RA235   VDC，精度±0.02%FS，不銹鋼刻字標簽。



470的壓力代碼：

600M =600至1100 hPa/mb

800M =800至1100 hPa/mb

010P =0至10PSI

020P =0至20PSI

050P =0至50PSI

100P =0至100PSI

470壓力類型絕壓

A =絕壓

壓力連接：

1B代碼表示=1/8塔型接頭

470的輸出/激勵

4T =RA232或RA235   VDC

470的精度

Y =±0.02%FS

470的電氣連接

NN=無



L=不銹鋼刻字標簽
