閥門定位器作為氣動控制閥的重要附件,接受控制系統或控制器輸出的電動或氣動控制信號，按預先設置關系輔助氣動執行器調整閥位并實現準確定位。閥門定位器將輸入控制信號(給定參數W)和控制閥位反饋信號(被調參數X)進行比較、處理，進而輸出相應的氣動控制信號pst (輸出參數Y )給氣動執行器。

特點

●結構緊湊，維護量小

●任意裝配位置

●不受機械振動影響:

●正反作用可調

●良好的動態響應特性

●適用常規或分程控制.可調比例/增益.可調輸出氣量:

●耗氣低

特殊型可使用氧氣氣源

     裝配到符合IEC 60534-6標準的控制閥鑄造支架或桿型支架上。可供選擇的兩只壓力表用于監測氣源壓力和輸出信號壓力，可選不銹鋼外殼和鍍鎳接頭的壓力表，或全不銹鋼壓力表。4765型氣動閥門定位器也可以改變為電氣閥門定位器。

作用方向

   當氣動控制信號即給定值(pe)增加時，閥門定位器的氣動輸出信號壓力pst可選擇為:增加-增加(正作用>》或增加一減少(反作用<》)。由噴嘴氣路塊(可翻轉180 )的不同位置決定作用方向。標記> >或< >分別代表正反作用。如果使用中改變作用方向或控制閥故障安全動作位置，請注意閥門定位器也必須改變安裝位置

工作原理

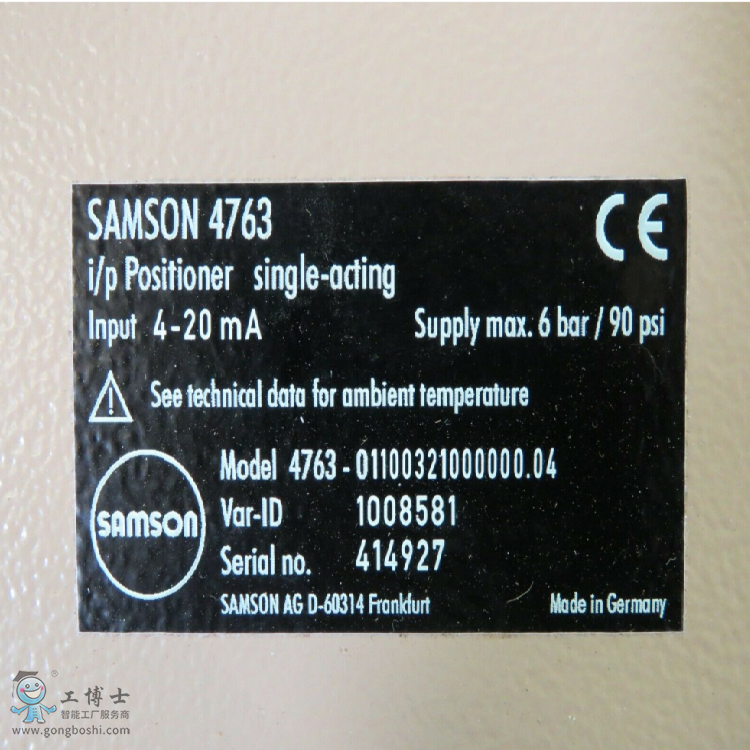

      4765型氣動閥門定位器和4763型電氣閥門定位器兩者唯- -區別是后者內部帶電氣(I/p)轉換器，用于將控制系統或控制器來的電流信號按比例轉換成氣動控制信號pe。

     閥門定位器基于力平衡原理，使用噴嘴-擋板機構。可用于常規控制和分程控制。
