正泰DW15系列空氣斷路器-型號：DW15-200
       DW15系列萬能式斷路器適用于交流50Hz、額定工作電流至6300A，額定工作電壓交流380V、交流1140V的配電網絡中，用來分配電能和供電線路及電源設備的過載、欠電壓、短路保護之用。

       斷路器在正常條件下可作為線路的不頻繁轉換之用，長長條件下也可作為電動機的、不頻繁起動之用，殼架等級額定電流630A的斷路器還具有抽屜式。

       符合標準：GB 14048.2、IEC 60947-2

       DW15萬能式斷路器為立體布置形式，觸頭系統、快速電磁鐵、左右側面板均安裝在一塊絕緣板上。上部裝有滅弧系統，操作機構可裝在正前方或右側面。有“分”、“合”指示及手動斷開按鈕。其左上方裝有分勵脫扣器，背部裝有與脫扣半軸相連的欠電壓脫扣器。速飽和電流互感器或電流電壓變換器套在母線上。欠電壓延時裝置、熱繼電器或半導體脫扣器均可分別裝在下方。

       該斷路器為立體式布置形式、觸頭系統，操作機構均安裝在鐵制框架上。上部有滅弧系統，右面裝有操作機構。“通”、“斷”指示及手動“合”“分”按鈕。左側面裝有分勵脫扣器、欠電壓脫扣器。速飽和電流互感器或電流電壓變換器套在下母線上。欠電壓延時裝置、熱繼電器或半導體脫扣器均可分別裝在下方。

       該產品由斷路器本體(經改裝的DW15)和抽屜座組成。斷路器本體上裝有隔離觸刀、二次回路動觸頭，接地觸頭支承導軌等。抽屜座由左右側板、鋁支架、隔離觸座、二次回路靜觸頭、滑架等組成。正下方由操作手柄、螺桿等組成推拉操作機構。

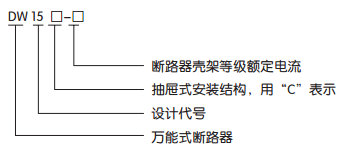

具體的型號類別如下表：
