2、用途

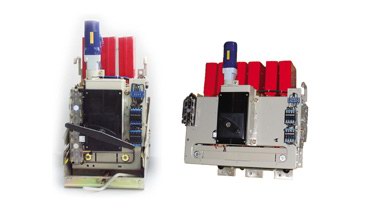

DW17系列萬能式斷路器適用于交流50Hz電壓380V、660V或直流440V、電流至3900A的配電網絡，用來分配電能和保護線路及電源設備的過載、欠電壓、短路等，在正常的條件下，可作為線路的不頻繁轉換之用。 1250A以下的斷路器在交流50Hz電壓380V 的網絡中可用作保護電動機的過載和短路。在正常條件下還可作為電動機的不頻繁起動之用。
3、符合標準
IEC60947-2
GB14048.2
4、主要技術參數
表一 通斷能力
|
斷路器型號
|
額定工作電壓
|
額定分斷能力kA
|
額定接通能力（峰值）
|
全分斷時間
|
|
交流
|
660V
|
|
DW17-630~1605
|
380V 660V
|
50/0.25
|
105kA
|
30 ms
|
|
DW17-2000~2505
|
380V 660V
|
60/0.2
|
130kA
|
30 ms
|
|
DW17-3200~3205
|
380V 660V
|
80/0.2
|
180kA
|
30 ms
|
|
DW17-4000~4005
|
380V 660V
|
80/0.2
|
180kA
|
40 ms
|
表二 斷路器安全間距（包括飛弧距離）
|
斷路器型號
|
固定式水平聯結及抽屜式安全間距mm
|
固定式垂直聯結安全間距mm
|
|
A
|
B
|
C
|
D
|
A
|
B
|
C
|
D
|
|
DW17-630/800/1250/1600
|
250
|
100
|
100
|
120
|
250
|
100
|
100
|
120
|
|
DW17-1605
|
250
|
100
|
100
|
120
|
|
|
|
|
|
DW17-200/2500/3200
|
350
|
100
|
100
|
120
|
500
|
100
|
100
|
120
|
|
DW17-2505/3205/4000/4005
|
350
|
100
|
100
|
120
|
|
|
|
|
表三 斷路器過電流脫扣器的整定電流調節范圍及斷路器的重量
|
型號
項目
|
DW17
630
|
DW17
800
|
DW17
1000
|
DW17
1250
|
DW17
1600
|
DW17
2000
|
DW17
2500
|
備注
|
|
過載脫扣器
|
過載長延時脫扣器的整定電流調節范圍kA
|
200-300-400
|
√
|
√
|
√
|
√
|
√
|
|
|
任選一種
|
|
350-500-630
|
√
|
√
|
√
|
√
|
√
|
|
|
|
500-650-800
|
|
√
|
|
|
|
|
|
|
500-750-1000
|
|
|
√
|
√
|
√
|
|
|
|
750-1000-1250
|
|
|
|
√
|
|
|
|
|
900-1200-1600
|
|
|
|
|
√
|
|
|
|
1000-1500-2000
|
|
|
|
|
|
√
|
√
|
|
1500-2000-2500
|
|
|
|
|
|
|
√
|
|
短路脫扣
器
|
短路短延時脫扣器的整定電流調節范圍kA
|
3-4-6
|
√
|
√
|
√
|
√
|
√
|
|
|
任選一種
|
|
5-6.5-8
|
√
|
√
|
√
|
√
|
√
|
|
|
|
8-10-12
|
|
|
|
|
|
√
|
√
|
|
短路瞬時脫扣器的整定電流調節范圍kA
|
1.5-2-3
|
√
|
√
|
√
|
|
|
|
|
|
2-3-4
|
√
|
√
|
√
|
√
|
√
|
|
|
|
4-6-8
|
√
|
√
|
√
|
√
|
√
|
|
|
|
6-9-12
|
|
|
|
|
|
√
|
√
|
|
型號
項目
|
DW
17
630
|
DW
17
800
|
DW
17
1000
|
DW
17
1250
|
DW
17
1600
|
DW
17
1605
|
DW
17
2000
|
DW
17
2500
|
DW
17
2505
|
DW
17
3200
|
DW
17
3205
|
DW
17
4000
|
DW
17
4005
|
備注
|
|
過載脫扣器
|
過載長延時脫扣器的整定電流調節范圍kA
|
200-300-400
|
√
|
√
|
|
|
|
|
|
|
|
|
|
|
|
任選一種
|
|
350-500-630
|
√
|
√
|
√
|
|
|
|
|
|
|
|
|
|
|
|
500-650-800
|
|
√
|
|
|
|
|
|
|
|
|
|
|
|
|
500-750-1000
|
|
|
√
|
√
|
√
|
|
|
|
|
|
|
|
|
|
750-1000-1250
|
|
|
|
√
|
|
|
|
|
|
|
|
|
|
|
900-1200-1600
|
|
|
|
|
√
|
|
|
|
|
|
|
|
|
|
900-1400-1900
|
|
|
|
|
|
√
|
|
|
|
|
|
|
|
|
1000-1500-2000
|
|
|
|
|
|
|
√
|
|
|
|
|
|
|
|
1500-2000-2500
|
|
|
|
|
|
|
|
√
|
|
|
|
|
|
|
1900-2400-2900
|
|
|
|
|
|
|
|
|
√
|
|
|
|
|
|
短路脫扣器
|
短路短延時脫扣器的整定電流調節范圍kA
|
3-4-5
|
√
|
√
|
√
|
√
|
|
|
|
|
|
|
|
|
|
任選一種
|
|
5-6.5-8
|
√
|
√
|
√
|
√
|
√
|
√
|
|
|
|
|
|
|
|
|
8-10-12
|
|
|
|
|
|
√
|
√
|
√
|
√
|
|
|
|
|
|
8-12-16
|
|
|
|
|
|
|
|
|
|
√
|
|
|
|
|
10-15-20
|
|
|
|
|
|
|
|
|
|
|
√
|
√
|
√
|
|
短路瞬時脫扣器的整定電流調節范圍kA
|
2-3-4
|
√
|
√
|
√
|
√
|
|
|
|
|
|
|
|
|
|
|
|
4-6-8
|
√
|
√
|
√
|
√
|
√
|
√
|
√
|
√
|
|
|
|
|
|
|
6-9-12
|
|
|
|
|
|
|
|
√
|
√
|
√
|
√
|
|
|
|
8-12-16
|
|
|
|
|
|
|
|
|
√
|
√
|
|
|
|
|
10-15-20
|
|
|
|
|
|
|
|
|
|
|
√
|
√
|
√
|
|
斷路器重量Kg
|
28
58
|
|
|
|
|
|
|
|
|
|
|
|
|
|
5、使用條件
△海拔不超過2000m；*大傾斜度為22.5°；
△周圍介質溫度不高于+40°C（對船用產品為+45°C）和不低于-5°C；
△能耐受潮濕空氣、鹽霧、油霧、霉菌、核輻射的影響；
△在受到船舶正常振動時能可靠工作；在受到地震情況下（4g）能可靠工作；
△在無爆炸危險的介質中，且介質無足以腐蝕金屬和破壞絕緣的氣體與導電塵埃的地方；
△在沒有雨雪侵襲的地方。
6、產品系列
|
|
|
|
DW16-630/630A
|
DW16-2000/2000A
|
|
